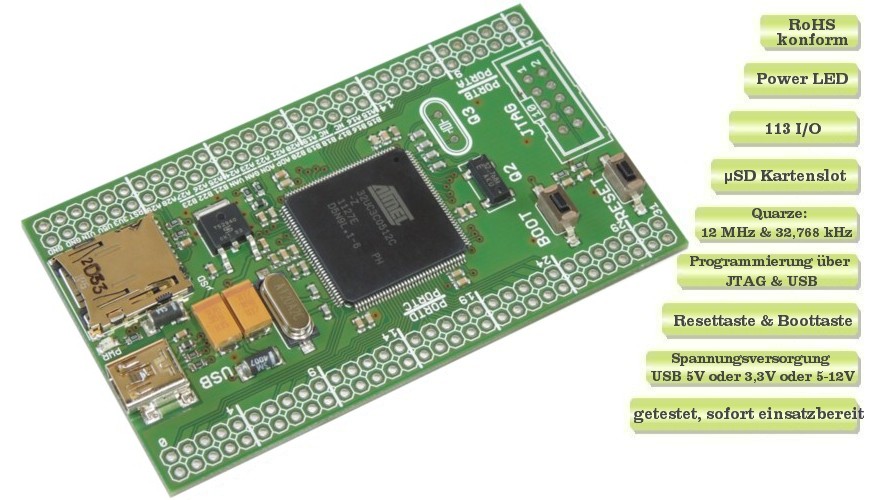

Aufbau:

- Controller: Atmel AVR32 AT32UC3C0512C bis 66 MHz

- Ausstattung:

• linearer Spannungsregler 3,3V

• microSD Kartenslot

• Reset und Boot Taste

• Power LED

• JTAG Schnittstelle

• 2x Quarze und zusätzliche Quarzstelle

• 113x externe I/O

- optionale Ausstattung:
auf Nachfrage

• JTAG Buchse

• seitliche Stiftleisten

- Spannungsversorgung:

• externe 3,3V

• externe 5,0-12V

• USB 5V

- Modulgrösse: B x H x T  84 mm x 48 mm x 7 mm

- Betriebstemperatur:

• -25°C bis +70°C mit microSD Kartenslot

• -40°C bis +70°C ohne microSD Kartenslot

- Quarz:

• 12MHz,

• 32,768KHz,

• zusätzliche Quarzstelle

- Schnittstellen:

• USB

• JTAG

- Kompatibilität: Lochrasterplatine mit Rastermaß 2,54 mm

- Schaltung: nach Empfehlungen der Hersteller aufgebaut

- Programmierung:

• JTAG Stiftleiste (10-polig) oder

•  USB Bootloader

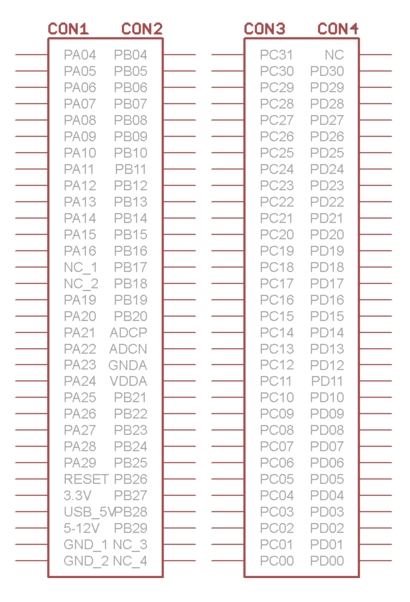

- Pinbelegung: in der linken Abbildung dargestellt

- Funktionalität: getestet, sofort einsatzbereit

- Konformität: RoHS konform

- Hergestellt in Deutschland

Controller:

- Atmel AVR32 AT32UC3C0512C

- 512K Bytes Flash

- 64K Bytes Int. SRAM

- 123 x Prog. I/O Lines

- 16 x ADC Channels

- 4 x PWM Channels

- 5 x Serial USARTs

- 6 x Timer/Counter

- USB 2.0 Full Speed

- Ethernet MAC 10/100

- Internal Oscillator

- SPI und TWI

- 0 - 66 MHz

- 3.3V or 5V

- mehr ...

Lieferumfang:

- 1x AVR32-Modul ohne optionale Ausstattung,

- Rechnung mit 2 Jahre Garantie (und ausgewiesener MwSt)
