AVR ATxmega - Entwicklungsboard
Modell: AL-XAVRB_EXT
7,3728
MHz

8,0000
MHz

11,0592
MHz

14,7456
MHz

16,0000
MHz

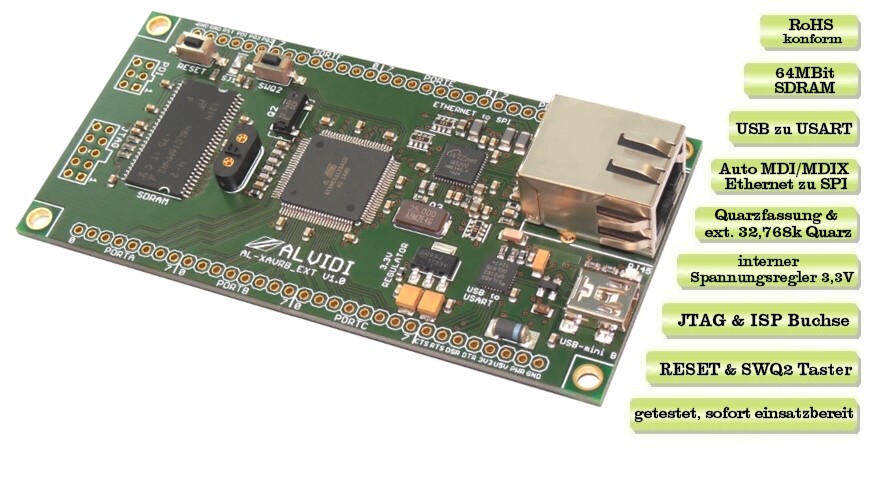

Aufbau:

- Controller: Atmel AVR ATxmega128A1U-AU bis 32 MHz

- Ausstattung:

• interner Spannungsregler 3,3V

• externe SDRAM 64Mbit

• USB zu USART CP2102 Controller

• Ethernet zu SPI W5200 Controller

• Reset und SWQ2 Taster

• Quarzfassung und 32,768kHz Uhrenquarz

• 50 I/O

• Power LED

- optionale Ausstattung:
auf Nachfrage

• MicroSD Kartenslot

• seitliche Stiftleisten

• JTAG und PDI Stiftleisten

- Spannungsversorgung:

• USB 5V oder

• externe 3,3V oder

• externe 5,0-12V

- Modulgrösse: B x H x T  49 mm x 100 mm x 19 mm

- Betriebstemperatur:

• -25°C bis +70°C mit microSD Kartenslot

• -40°C bis +70°C ohne microSD Kartenslot

- Externer Quarz:

• Quarzfassung

• externer 32,768KHz Quarz

- Schnittstellen:

• Auto MDI/MDIX 10/100 Ethernet

• mini USB-B Buchse

• JTAG

• PDI

- Kompatibilität: Lochrasterplatine mit Rastermaß 2,54 mm

- Schaltung: nach der Empfehlung des Herstellers aufgebaut

- Programmierung:

• JTAG MKII Stiftleiste oder

• AVR ISP MKII Stiftleiste

•  BOOTLOADER

- Pinbelegung PDI & JTAG:

• PDI 6-polige Stiftleiste, Standard von Atmel

• JTAG 10-polige Stiftleiste, Standard von Atmel

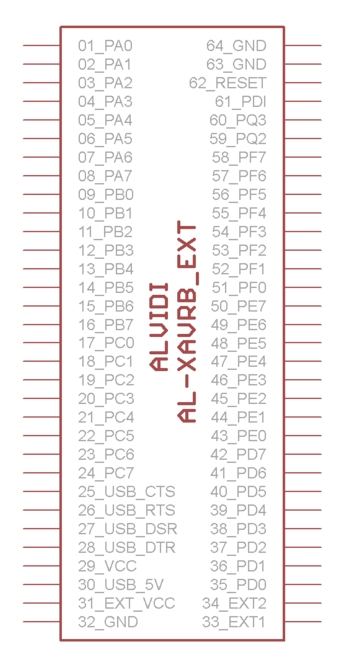

- Pinbelegung des AVR-Moduls: in der linken Abbildung dargestellt

- Funktionalität: getestet, sofort einsatzbereit

- Konformität: RoHS konform

- Hergestellt in Deutschland

Kostenlos:

ein Quarz auf Wunsch

  7,3728 MHz;

  8,0000 MHz;

  11,0592 MHz;

  14,7456 MHz;

  16,0000 MHz

Controller:

- Atmel AVR ATxmega128A1U-AU

- 128K Bytes Flash

- 2K Bytes EEPROM

- 8K Bytes Internal SRAM

- 78 - Programmable I/O Lines

- 2 x 8 - ADC Channels

- 2 x 2 - DAC Channels

- 8 - Timer/Counter

- 8 - Serial USARTs

- 4x SPI und TWI

- 2 x 4 - PWM Channels

- Internal Oscillator

- 0 - 32 MHz

- 1.6 - 3.6V

- mehr ...

Lieferumfang:

- 1x AVR ATxmega - Board ohne optionale Ausstattung,

- 1x Quarz auf Wunsch und

- Rechnung mit 2 Jahre Garantie (und ausgewiesener MwSt)

Links:

Datenblatt
Schaltplan
Bootloader
Boot Code
Eagle-Bibliothek
