AVR-Entwicklungsmodul
Modell: AL-AVREB_256
7,3728
MHz

8,0000
MHz

11,0592
MHz

14,7456
MHz

16,0000
MHz

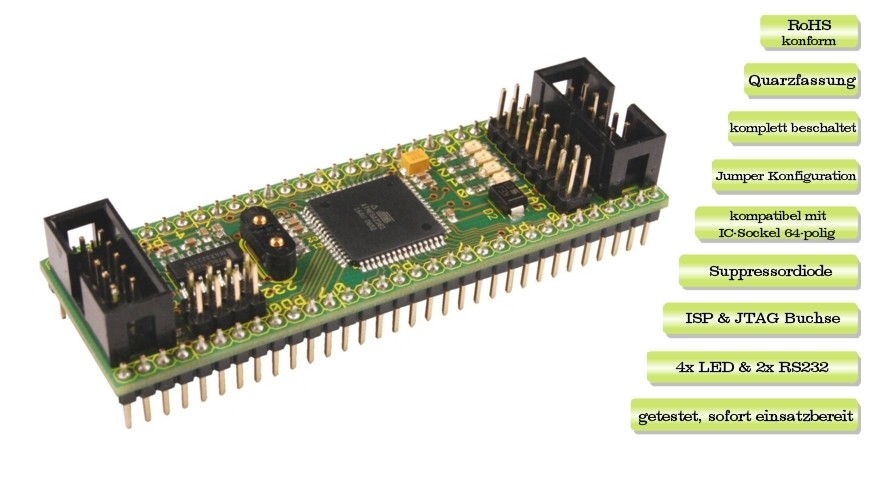

Aufbau:

- Controller: Atmel AVR ATmega 2561-16AU bis 16 MHz

- Spannungsversorgung: 5 V

- Modulgrösse: B x H x T  27 mm x 83 mm x 19.3 mm

- Betriebstemperatur: -40°C bis +85°C

- Quarzfassung: leichte und schnelle Quarzaustausch

- PC-Anschluss: 2 x RS232, trennbar durch Jumpers

- Kompatibilität: kompatibel mit IC-Sockel 64-pol und Lochrasterplatine

- Stiften-Rastermaß: 2,54 mm

- Leuchtmittel: 4 LEDs, trennbar durch Jumpers

- Schaltung: nach der Empfehlung des Herstellers aufgebaut

- Programmierung: ISP oder JTAG Buchse oder BOOTLOADER

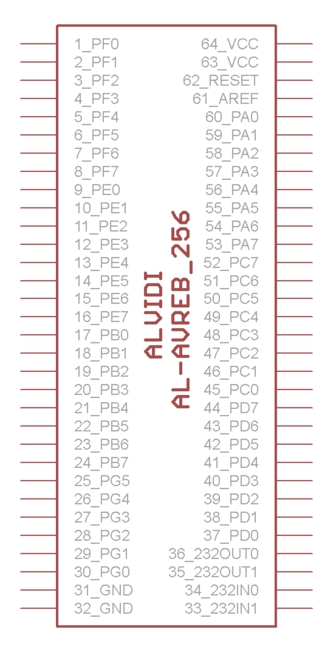

- Pinbelegung des AVR-Moduls: in der linken Abbildung dargestellt

- Pinbelegung ISP & JTAG Buchsen: 10-polige, Standard von Atmel

- Funktionalität: getestet, sofort einsatzbereit

- Konformität: RoHS konform

- Hergestellt in Deutschland

Kostenlos:

ein Quarz auf Wunsch

  7,3728 MHz;

  8,0000 MHz;

  11,0592 MHz;

  14,7456 MHz;

  16,0000 MHz

Controller:

- Atmel AVR ATmega 2561-16AU

- 256K Bytes Flash

- 8K Bytes Internal SRAM

- 4K Bytes EEPROM

- 54 x Programmable I/O Lines

- 8 x ADC Channels

- 6 x Timer/Counter

- 4 x PWM Channels

- 2 x Serial USARTs

- Internal Oscillator

- SPI und TWI

- 0 - 16 MHz

- 4.5 - 5.5V

- mehr ...

Beschreibung:

Wir bieten Ihnen mehr Flexibilität bei der Entwicklung. Mit Hilfe der Quarzfassung ist es möglich leichter und schneller sich für eine andere Prozessor-Frequenz zu entscheiden. IC-Sockel ermöglicht eine Blitz-Installation des AVR-Moduls und passt in jede Lochrasterplatine mit dem Rastermaß 2,54 mm. Wir haben dafür gesorgt, dass alle Pins des Controllers zur Verfügung stehen und diese in logische Reihenfolge zuordnet sind, um die Arbeit bei der Entwicklung für Sie zu vereinfachen. Die Schaltung des Moduls ist gemäß der Empfehlungen des Herstellers aufgebaut: A/D Wandler, Reset, ISP, JTAG, RS232, LEDs. Jumper Konfiguration gibt Ihnen noch mehr Freiheit bei den Einstellungen. Für die Sicherheit des AVR-Moduls sorgt eine Suppressordiode. Ob für Ersteinsteiger oder fortgeschrittene Entwickler bieten wir sehr einfache Installation und Umgang mit dem AVR-Modul.

Lieferumfang:

- 1x AVR-Modul (vorkonfiguriert, getestet und sofort einsatzbereit),

- 1x Quarz auf Wunsch,

- 12x Jumpers und

- Rechnung mit 2 Jahre Garantie (und ausgewiesener MwSt)

Links:

Datenblatt
Schaltplan
Bootloader
Bootfiles
Eagle-Bibliothek
