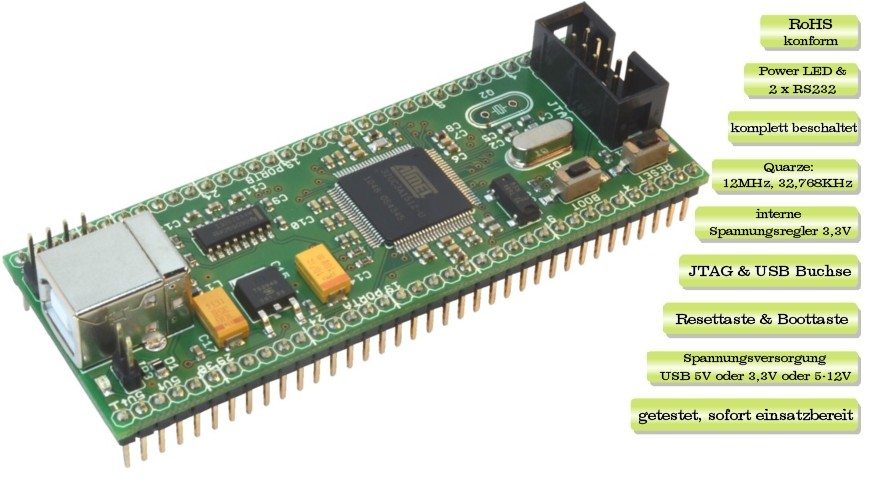

AVR32-Entwicklungsmodul
Modell: AL-UC3AEB

Aufbau:

- Controller: Atmel AVR32 AT32UC3A1512 bis 66 MHz

- Ausstattung:

• linearer Spannungsregler 3,3V

• Reset und Boot Taste

• Power LED

• JTAG Schnittstelle

• USB Schnittstelle

• RS232 Treiber

• 2x Quarze und zusätzliche Quarzstelle

• 63x externe I/O

- Spannungsversorgung:

• externe 3,3V

• externe 5,0-12V

• USB 5V

- Modulgrösse: B x H x T  34.2 mm x 92.5 mm x 20.2 mm

- Betriebstemperatur: -40°C bis +85°C

- Quarz:

• 12MHz,

• 32,768KHz,

• zusätzliche Quarzstelle

- Schnittstellen:

• USB

• JTAG

• RS232

- Kompatibilität: Lochrasterplatine mit Rastermaß 2,54 mm

- Schaltung: nach der Empfehlung des Herstellers aufgebaut

- Programmierung:

• JTAG Stiftleiste (10-polig) oder

•  USB Bootloader

- Pinbelegung des AVR32-Moduls: in der linken Abbildung dargestellt

- Pinbelegung JTAG Buchse: 10-polige, Standard von Atmel

- Funktionalität: getestet, sofort einsatzbereit

- Konformität: RoHS konform

- Hergestellt in Deutschland

Controller:

- Atmel AVR32 AT32UC3A1512

- 512K Bytes Flash

- 64K Bytes Int. SRAM

- 69 x Prog. I/O Lines

- 8 x ADC Channels

- 7 x PWM Channels

- 4 x Serial USARTs

- 3 x Timer/Counter

- USB 2.0 Full Speed

- Ethernet MAC 10/100

- Internal Oscillator

- SPI und TWI

- 0 - 66 MHz

- 3.3V

- mehr ...

Beschreibung:

Wir bieten Ihnen mehr Flexibilität bei der Entwicklung. Das AVR32-Modul ist komplett nach der Empfehlung des Herstellers Atmel aufgebaut. Wir haben dafür gesorgt, dass alle Pins des Controllers zur Verfügung stehen und diese in logischer Reihenfolge zugeordnet sind, um die Arbeit bei der Entwicklung für Sie zu vereinfachen. Für die Spannungsversorgung stehen folgende Möglichkeiten zu Ihrer Wahl: USB Spannung von 5V, externe Spannung von 3,3V oder externe Spannung 5 12 V. Das AVR32-Modul ist mit zwei Quarzen 12 MHz und 32,768 KHz ausgestattet und kann mit dem Dritten ausgerüstet werden. Zur Programmierung des Controllers ist einmal JTAG MKII Buchse angebracht und zum anderen USB Buchse. Jedes AVR32-Modul ist mit dem Bootloader von Atmel programmiert. Bootloader ist eine kostenlose Programmiermöglichkeit. Damit diese Möglichkeit Ihnen Zur Verfügung steht, haben wir für die entsprechende Erweiterungen des Moduls gesorgt. Das AVR32-Modul ist zusätzlich mit RS232-Transceiver ausgestattet. Die USART Pins des AVR32-Controllers sind mit dem Transceiver verbunden. Sie können durch die Jumpers getrennt werden. Ob für Einsteiger oder fortgeschrittene Entwickler bieten wir sehr einfache Installation und Umgang mit dem AVR32-Modul an.

Lieferumfang:

- 1x AVR32-Modul (vorkonfiguriert, getestet und sofort einsatzbereit),

- 5x Jumpers und

- Rechnung mit 2 Jahre Garantie (und ausgewiesener MwSt)

Links:

Datenblatt
Schaltplan
Erster Schritt
AL_LIB_UC3
Eagle-Bibliothek
