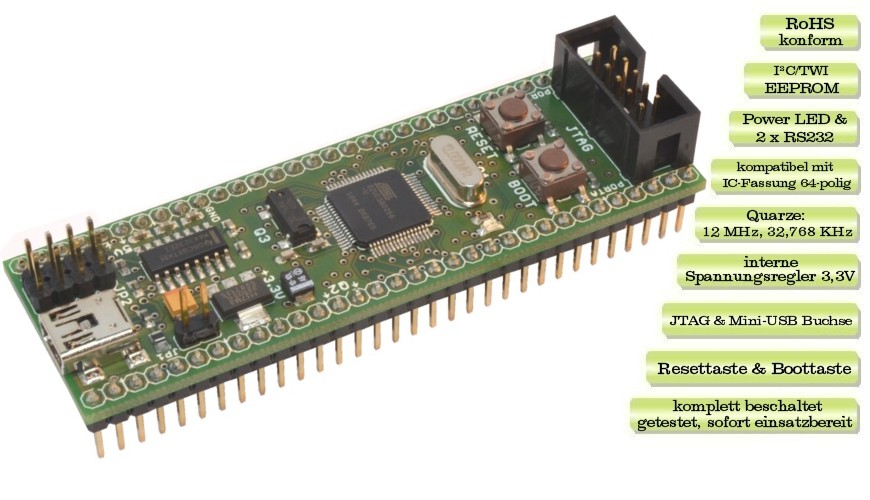

Aufbau:

- Controller: Atmel AVR32 AT32UC3B0256 bis 60 MHz

- Ausstattung:

• interner Spannungsregler 3,3V

• I²C/TWI EEPROM 8KByte

• RS-232 Transceiver

- Spannungsversorgung:

• externe 3,3V oder

• externe 5,0-12V oder

• USB 5V

- Modulgrösse: B x H x T  27 mm x 83 mm x 19,3 mm

- Betriebstemperatur: -20°C bis +70°C

- Integrierte Quarz:

• 12MHz

• 32,768KHz

• zusätzliche Quarz-Pins

- PC-Anschluss:

• Mini-USB oder

• 2 x RS232, trennbar durch Jumpers

- Kompatibilität:

• kompatibel mit IC-Fassung 64-polig

• Lochrasterplatine mit Rastermaß 2,54 mm

- Schaltung: nach der Empfehlung des Herstellers aufgebaut

- Programmierung:

• JTAG MKII Buchse oder

•  USB Bootloader

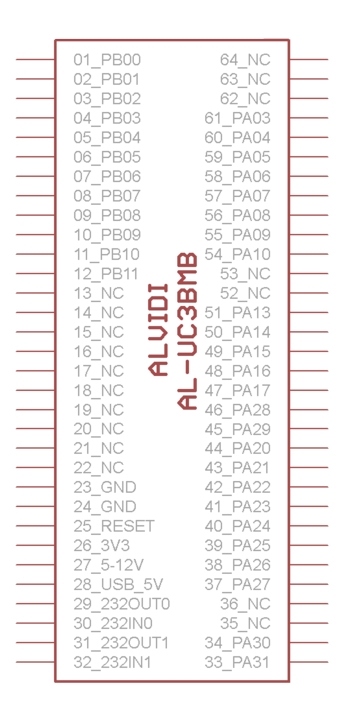

- Pinbelegung des AVR32-Moduls: in der linken Abbildung dargestellt

- Pinbelegung JTAG und USB Buchse:

• JTAG Buchse 10-polige, Standard von Atmel

• Mini-USB Buchse 5-polig Typ B

- Funktionalität: getestet, sofort einsatzbereit

- Konformität: RoHS konform

- Hergestellt in Deutschland

Controller:

- Atmel AVR32 AT32UC3B0256

- 256K Bytes Flash

- 32K Bytes Int. SRAM

- 44 x Prog. I/O Lines

- 8 x ADC Channels

- 7 x PWM Channels

- 3 x Serial USARTs

- 3 x 16-bit Timer/Counter

- USB 2.0 Full Speed

- Internal Oscillator

- SPI und TWI

- 0 - 60 MHz

- 3.3V

- mehr ...

Beschreibung:

Wir bieten Ihnen mehr Flexibilität bei der Entwicklung. Das AVR32-Modul ist komplett nach der Empfehlung des Herstellers Atmel aufgebaut. Wir haben dafür gesorgt, dass alle Pins des Controllers zur Verfügung stehen und diese in logischer Reihenfolge zugeordnet sind, um die Arbeit bei der Entwicklung für Sie zu vereinfachen. Für die Spannungsversorgung stehen folgende Möglichkeiten zu Ihrer Wahl: USB Spannung von 5V, externe Spannung von 3,3V oder externe Spannung 5 – 12 V. Das AVR32-Modul ist mit zwei Quarzen 12 MHz und 32,768 KHz ausgestattet und kann mit dem Dritten ausgerüstet werden. Als Zusatz wurde 8Kbyte I2C/TWI EEPROM angebracht. Zur Programmierung des Controllers ist einmal JTAG MKII Buchse angebracht und zum anderen USB Buchse. Jedes AVR32-Modul ist mit dem Bootloader von Atmel programmiert. Bootloader ist eine kostenlose Programmiermöglichkeit. Damit diese Möglichkeit Ihnen Zur Verfügung steht, haben wir für die entsprechende Erweiterungen des Moduls gesorgt. Das AVR32-Modul ist zusätzlich mit RS232-Transceiver ausgestattet. Die UARTPins des AVR32-Controllers sind mit dem Transceiver verbunden. Sie können durch die Jumpers getrennt werden. Ob für Einsteiger oder fortgeschrittene Entwickler bieten wir sehr einfache Installation und Umgang mit dem AVR32-Modul an.

Lieferumfang:

- 1x AVR32-Modul mit EEPROM (getestet und sofort einsatzbereit),

- 5x Jumpers und

- Rechnung mit 2 Jahre Garantie (und ausgewiesener MwSt)
