Aufbau:

- Controller: Atmel AVR ATxmega128A1U-AU bis 32 MHz

- Ausstattung:

• interner Spannungsregler 3,3V

• externe SDRAM 64Mbit

• MicroSD Kartenslot

• RS-232 Transceiver

• Power LED

- Spannungsversorgung:

• externe 3,3V oder

• externe 5,0-12V

- Modulgrösse: B x H x T  34 mm x 83 mm x 19,3 mm

- Betriebstemperatur:

• -25°C bis +85°C mit microSD Kartenslot

• -40°C bis +85°C ohne microSD Kartenslot

- Externer Quarz:

• Quarzfassung

• externer 32,768KHz Quarz

- PC-Anschluss: 2 x RS232, trennbar durch Jumpers

- Kompatibilität: Lochrasterplatine mit Rastermaß 2,54 mm

- Schaltung: nach der Empfehlung des Herstellers aufgebaut

- Programmierung:

• JTAG MKII Stiftleiste oder

• AVR ISP MKII Stiftleiste

•  BOOTLOADER

- Pinbelegung ISP & JTAG:

• ISP(PDI) 6-polige Stiftleiste, Standard von Atmel

• JTAG 10-polige Stiftleiste, Standard von Atmel

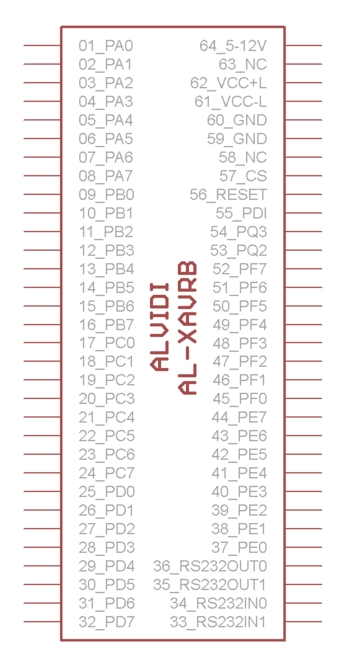

- Pinbelegung des AVR-Moduls: in der linken Abbildung dargestellt

- Funktionalität: getestet, sofort einsatzbereit

- Konformität: RoHS konform

- Hergestellt in Deutschland

Kostenlos:

ein Quarz auf Wunsch

  7,3728 MHz;

  8,0000 MHz;

  11,0592 MHz;

  14,7456 MHz;

  16,0000 MHz

Controller:

- Atmel AVR ATxmega128A1U-AU

- 128K Bytes Flash

- 2K Bytes EEPROM

- 8K Bytes Internal SRAM

- 78 - Programmable I/O Lines

- 2 x 8 - ADC Channels

- 2 x 2 - DAC Channels

- 8 - Timer/Counter

- 8 - Serial USARTs

- 4x SPI und TWI

- 2 x 4 - PWM Channels

- Internal Oscillator

- 0 - 32 MHz

- 1.6 - 3.6V

- mehr ...

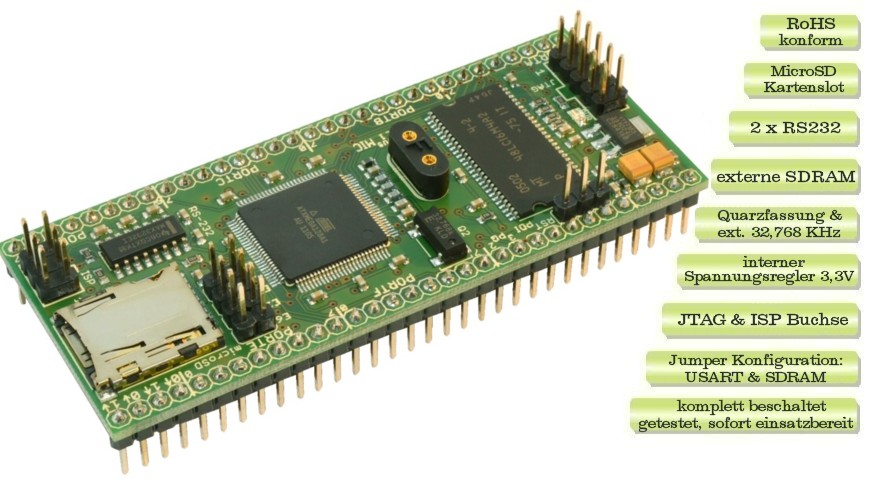

Beschreibung:

Wir bieten Ihnen mehr Flexibilität bei der Entwicklung. Mit Hilfe der Quarzfassung ist es möglich leichter und schneller sich für eine andere Prozessor-Frequenz zu entscheiden. Externe SDRAM und MicroSD Kartenslot löst das Speicherproblem, wenn die interne 8 KByte SRAM nicht genügen. Durch Jumperkonfiguration ist folgende Einstellungen beim SDRAM möglich: Ein- bzw Ausschalten des externen SDRAM manuell oder mit einem I/O Pin des Controllers. Wir haben dafür gesorgt, dass alle Pins des Controllers zur Verfügung stehen und diese in logische Reihenfolge zuordnet sind, um die Arbeit bei der Entwicklung für Sie zu vereinfachen. Die Schaltung des Moduls ist gemäß der Empfehlungen des Herstellers aufgebaut: SDRAM, MicroSD Kartenslot, A/D Wandler, Reset, ISP, JTAG, RS232. Jumper Konfiguration gibt Ihnen noch mehr Freiheit bei den Einstellungen. Für die Spannungsversorgung stehen folgende Möglichkeiten zu Ihrer Wahl: externe Spannung von 3,3V oder externe Spannung 5 – 12 V. Ob für Ersteinsteiger oder fortgeschrittene Entwickler bieten wir sehr einfache Installation und Umgang mit dem AVR-Modul.

Lieferumfang:

- 1x AVR ATxmega - Modul (vorkonfiguriert, getestet und sofort einsatzbereit),

- 1x Quarz auf Wunsch,

- 5x Jumpers und

- Rechnung mit 2 Jahre Garantie (und ausgewiesener MwSt)
