Aufbau:

- Controller: Atmel AVR ATxmega256A3U-AU bis 32 MHz

- Ausstattung:

• interner Spannungsregler 3,3V

• RS-232 Transceiver

- Spannungsversorgung:

• externe 3,3V oder

• externe 5,0-12V

- Modulgrösse: B x H x T  27 mm x 83 mm x 19,3 mm

- Betriebstemperatur: -40°C bis +85°C

- Externer Quarz:  Quarzfassung

- PC-Anschluss: 2 x RS232, trennbar durch Jumpers

- Kompatibilität: kompatibel mit IC-Sockel 64-pol und Lochrasterplatine

- Stiften-Rastermaß: 2,54 mm

- Leuchtmittel: 4 LEDs, trennbar durch Jumpers

- Schaltung: nach der Empfehlung des Herstellers aufgebaut

- Programmierung:

• JTAG MKII Buchse oder

• AVR ISP MKII Stiftleiste

•  BOOTLOADER

- Pinbelegung ISP & JTAG:

• ISP(PDI) 6-polige, Standard von Atmel

• JTAG Buchse 10-polige, Standard von Atmel

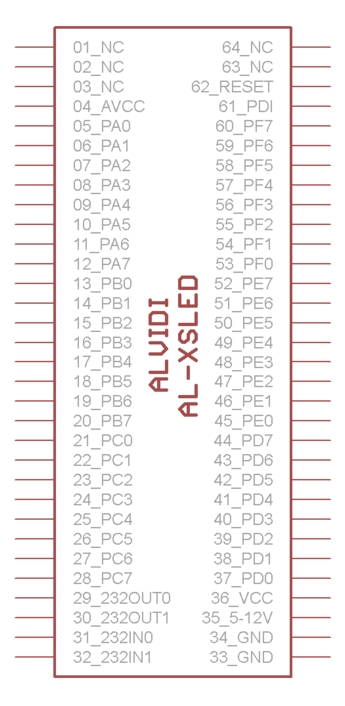

- Pinbelegung des AVR-Moduls: in der linken Abbildung dargestellt

- Funktionalität: getestet, sofort einsatzbereit

- Konformität: RoHS konform

- Hergestellt in Deutschland

Kostenlos:

ein Quarz auf Wunsch

  7,3728 MHz;

  8,0000 MHz;

  11,0592 MHz;

  14,7456 MHz;

  16,0000 MHz

Controller:

- Atmel AVR ATxmega256A3U-AU

- 256K Bytes Flash

- 4K Bytes EEPROM

- 16K Bytes Internal SRAM

- 50 - Programmable I/O Lines

- 12 - ADC Channels

- 2 - DAC Channels

- 7 - Timer/Counter

- 7 - Serial USARTs

- 22 - PWM Channels

- Internal Oscillator

- 3x SPI und 2x TWI

- USB 2.0 full speed

- 0 - 32 MHz

- 1.6 - 3.6V

- mehr ...

Beschreibung:

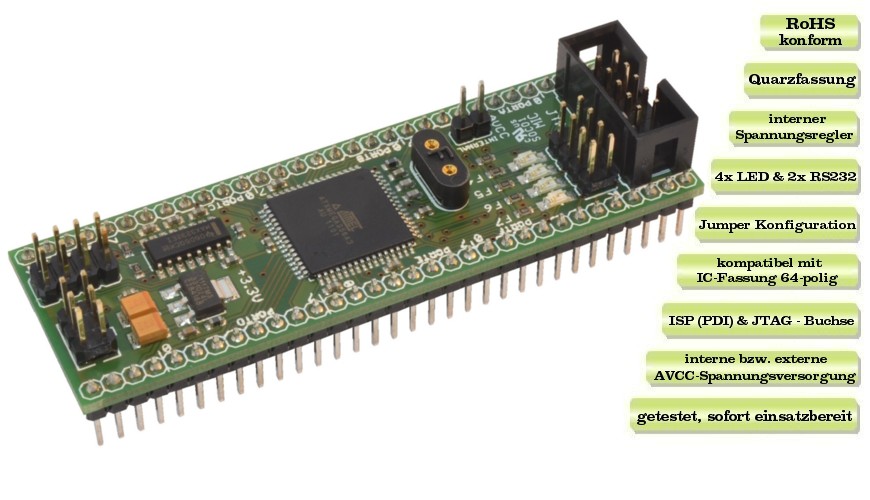

Dieses Modul ähnelt sich in seiner Bauform und dem Inhalt dem Modul AL-AVREB. Das Modul AL-XSLED wurde ebenso mit 4x LED's, 2x RS232, Quarzfassung, ISP (PDI) & JTAG – Buchse ausgestattet. Die Größe dieses Moduls ist ebenso mit der IC-Fassung 64-polig kompatibel. IC- Fassung ermöglicht eine Blitz-Installation des AVR-Moduls und passt in jede Lochrasterplatine mit dem Rastermaß 2,54 mm. Mit Hilfe der Quarzfassung ist es möglich sich leichter und schneller für eine andere Prozessor-Frequenz zu entscheiden. Wir haben dafür gesorgt, dass alle Pins des Controllers zur Verfügung stehen und diese in logischer Reihenfolge zugeordnet sind, um die Arbeit bei der Entwicklung für Sie zu vereinfachen. Bei AVCC können Sie sich für interne bzw. externe Spannungsversorgung entscheiden, die mit Hilfe des AVCC-Jumpers einstellbar ist. Unter den anderen ist auf dem Modul interne Spannungsregler 3,3V vorhanden. Ob für Ersteinsteiger oder fortgeschrittene Entwickler bieten wir sehr einfache Installation und Umgang mit dem AVR-Modul.

Lieferumfang:

- 1x AVR ATxmega - Modul (vorkonfiguriert, getestet und sofort einsatzbereit),

- 1x Quarz auf Wunsch,

- 9x Jumpers und

- Rechnung mit 2 Jahre Garantie (und ausgewiesener MwSt)

Links:

Datenblatt
Schaltplan
Bootloader
Boot Code
Eagle-Bibliothek
