AVR ATxmega - Entwicklungsmodul Extended
Modell: AL-XSLED_EXT
7,3728
MHz

8,0000
MHz

11,0592
MHz

14,7456
MHz

16,0000
MHz

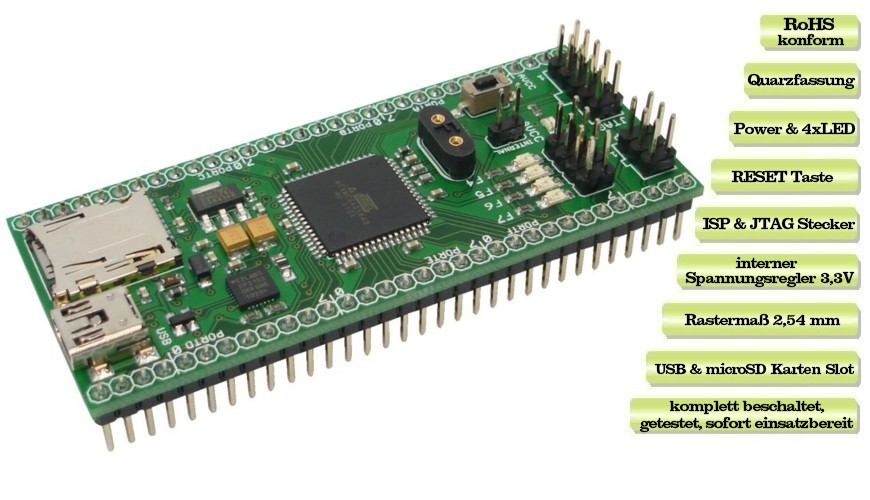

Aufbau:

- Controller: Atmel AVR ATxmega256A3U-AU bis 32 MHz

- Ausstattung:

• interner Spannungsregler 3,3V

• microSD Karten Slot (push-push)

• USB-Spannungsversorgung/Kommunikation

• Power LED und 4x programmierbare LED

• Reset-Taste

- Spannungsversorgung:

• externe 3,3V oder

• externe 5,0-12V

• USB 5V

- Modulgrösse: B x H x T  34 mm x 83 mm x 19,3 mm

- Betriebstemperatur:

• -25°C bis +85°C mit microSD Kartenslot

• -40°C bis +85°C ohne microSD Kartenslot

- Externer Quarz:  Quarzfassung

- PC-Anschluss: mini USB Typ B

- Kompatibilität: Lochrasterplatine mit Rastermaß 2,54 mm

- Leuchtmittel: Power LED und 4 LEDs trennbar durch Jumpers

- Schaltung: nach der Empfehlung des Herstellers aufgebaut

- Programmierung:

• JTAG MKII Buchse oder

• AVR ISP MKII Stiftleiste

•  BOOTLOADER

- Pinbelegung ISP & JTAG:

• ISP(PDI) 6-polige, Standard von Atmel

• JTAG Buchse 10-polige, Standard von Atmel

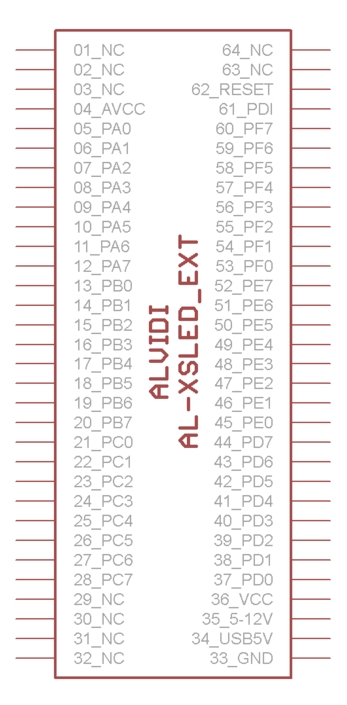

- Pinbelegung des AVR-Moduls: in der linken Abbildung dargestellt

- Funktionalität: getestet, sofort einsatzbereit

- Konformität: RoHS konform

- Hergestellt in Deutschland

Kostenlos:

ein Quarz auf Wunsch

  7,3728 MHz;

  8,0000 MHz;

  11,0592 MHz;

  14,7456 MHz;

  16,0000 MHz

Controller:

- Atmel AVR ATxmega256A3U-AU

- 256K Bytes Flash

- 4K Bytes EEPROM

- 16K Bytes Internal SRAM

- 50 - Programmable I/O Lines

- 12 - ADC Channels

- 2 - DAC Channels

- 7 - Timer/Counter

- 7 - Serial USARTs

- 22 - PWM Channels

- Internal Oscillator

- 3x SPI und 2x TWI

- 0 - 32 MHz

- 1.6 - 3.6V

- mehr ...

Lieferumfang:

- 1x AVR ATxmega - Modul (vorkonfiguriert, getestet und sofort einsatzbereit),

- 1x Quarz auf Wunsch,

- 5x Jumpers und

- Rechnung mit 2 Jahre Garantie (und ausgewiesener MwSt)

Links:

Datenblatt
Schaltplan
Bootloader
Boot Code
Eagle-Bibliothek
