AVR32-Entwicklungsboard

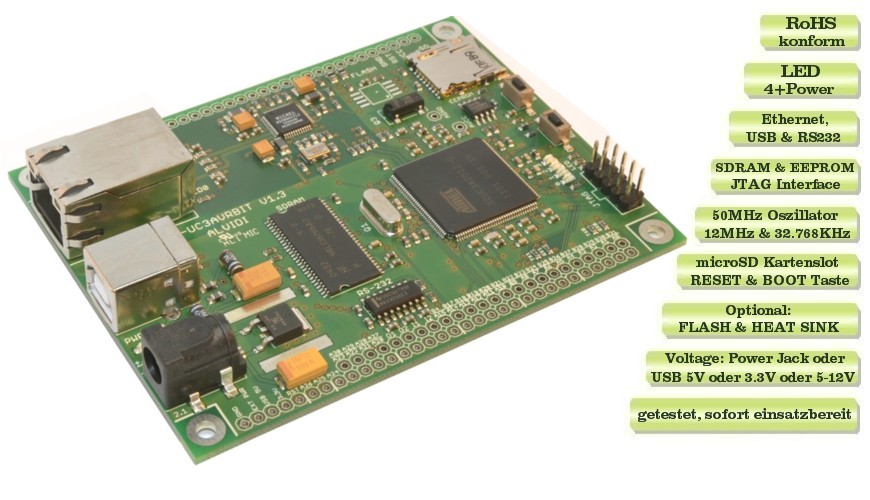

Modell: AL-UC3AVRBIT V1.3

Aufbau:

- Controller: Atmel AVR32 AT32UC3A0512 bis 66 MHz

- Ausstattung:

• linearer Spannungsregler 3,3V

• SDRAM 256Mbit

• EEPROM 8Kbyte

• microSD Kartenslot

• Reset und Boot Taste

• 4x LED und Power LED

• RS-232 Transceiver

• Ethernet

• JTAG Stiftleiste

• 2x Quarze und 1x Oszillator

• 47x externe I/O

- optionale Ausstattung:
auf Nachfrage

• DataFlash

- AT45DB161D-SU

- AT45DB321D-SU

- AT45DB642D-CNU

• Kühlkörper FK 244 13 D PAK

- Spannungsversorgung:

• externe 3,3V (Pin)

• externe Pin

- 5V ohne Kühlkörper

- 5,0-12V mit Kühlkörper

• USB 5V

• Power Jack

- 5V ohne Kühlkörper

- 5,0-12V mit Kühlkörper

- Boardgrösse: B x H x T  100 mm x 76 mm x 18 mm

- Betriebstemperatur:

• -25°C bis +70°C mit microSD Kartenslot

• -40°C bis +70°C ohne microSD Kartenslot

- Quarz:

• 50MHz (Oszillator),

• 12MHz,

• 32,768KHz

- Schnittstellen:

• USB

• Ethernet

• RS232

• JTAG

- Kompatibilität: Lochrasterplatine mit Rastermaß 2,54 mm

- Schaltung: nach Empfehlungen der Hersteller aufgebaut

- Programmierung:

• JTAG MKII Stiftleiste (10-polig) oder

USB Bootloader

- Pinbelegung: in der linken Abbildung dargestellt

- Funktionalität: getestet, sofort einsatzbereit

- Konformität: RoHS konform

- Hergestellt in Deutschland

Controller:

- Atmel AVR32 AT32UC3A0512

- 512K Bytes Flash

- 64K Bytes Int. SRAM

- 109 x Prog. I/O Lines

- 8 x ADC Channels

- 7 x PWM Channels

- 4 x Serial USARTs

- 3 x Timer/Counter

- USB 2.0 Full Speed

- Ethernet MAC 10/100

- Internal Oscillator

- SPI und TWI

- 0 - 66 MHz

- 3.3V

- mehr ...

Lieferumfang:

- 1x AVR32-Board ohne optionale Ausstattung,

- Rechnung mit 2 Jahre Garantie (und ausgewiesener MwSt)

Links:

Datenblatt
Schaltplan
Erster Schritt
AL_LIB_UC3
Eagle-Bibliothek
